Вывод информации с применением диаграмм

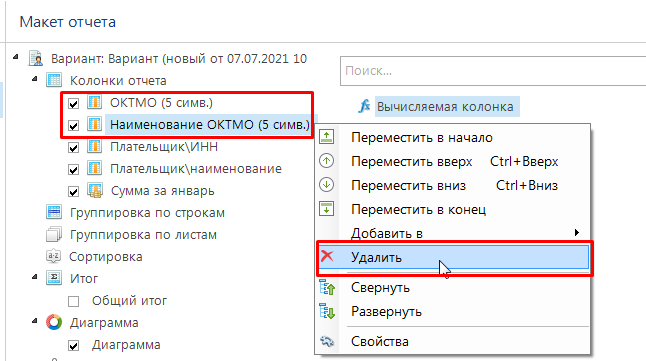

Используя все тот же отчет, с которым мы работали в прошлом пункте, мы добавим в него отображение диаграммы. Для начала удалим из Колонки отчета показатели ОКТМО (Рисунок 299).

Рисунок 299. Удаление показателей

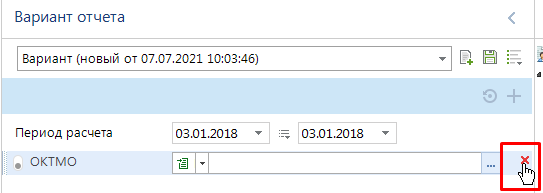

Заменим добавленный ранее фильтр по «ОКТМО» на «Плательщики». Для этого удалим фильтр по «ОКТМО» (Рисунок 300).

Рисунок 300. Удаление фильтра ОКТМО

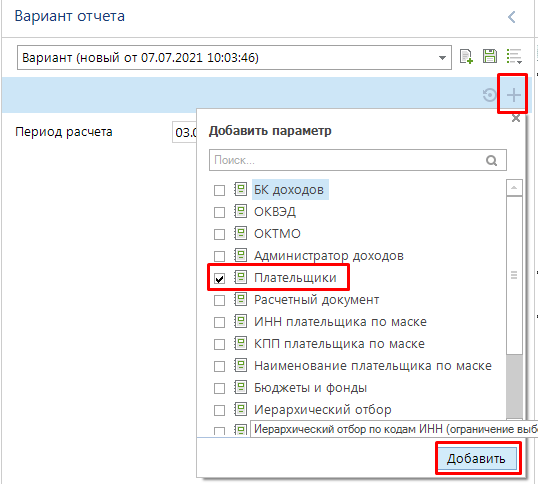

Теперь добавим фильтр «Плательщики» (Рисунок 301).

Рисунок 301. Добавление фильтра Плательщики

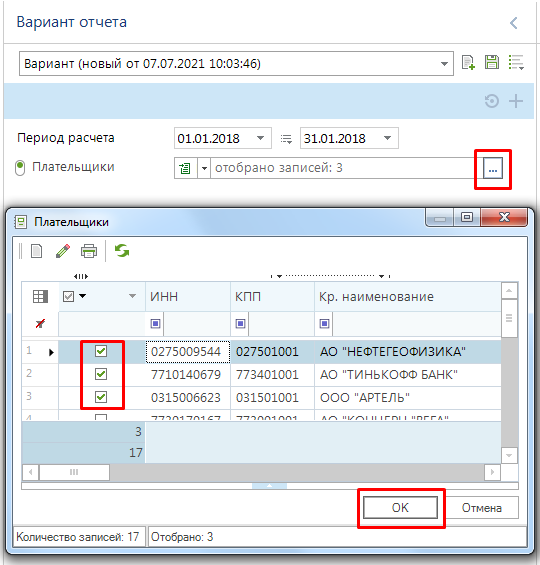

На фильтре «Плательщики» нажимаем на кнопку и в открывшемся окне выбираем желаемых для отчета плательщиков (Рисунок 302).

Рисунок 302. Выбор плательщиков

Для построения диаграммы в отчете необходимо:

• Определить ряды данных и показатели диаграммы;
• Включить отображение диаграммы в отчете.

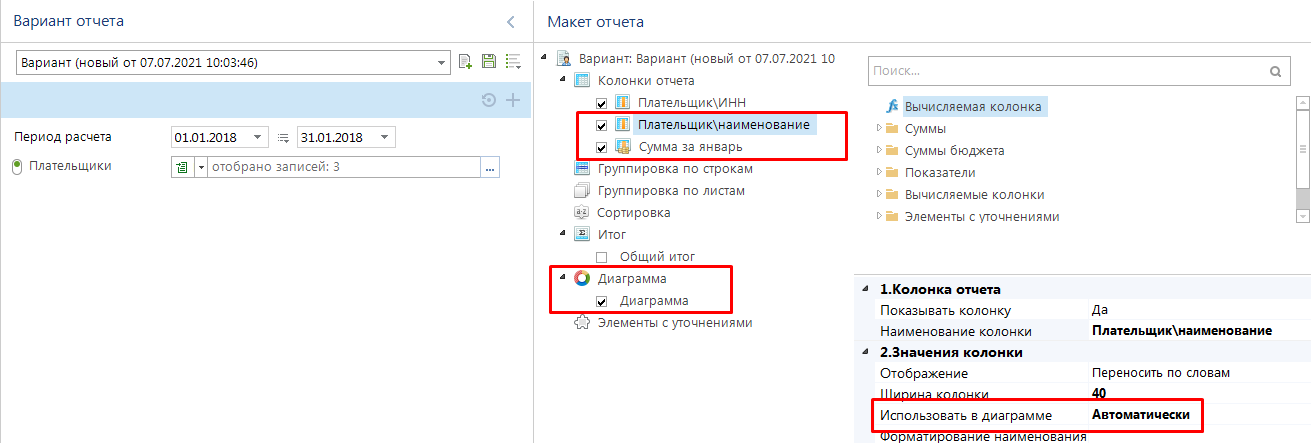

Для того, что бы необходимые нам показатели выводились в диаграмме, необходимо в колонке отчета выделить нужные показатели, в нашем случае – «Плательщик\наименование» и «Сумма за январь», и в свойствах в поле «Использовать в диаграмме» выбрать пункт «Автоматически» и включить отображение «Диаграмма» проставив галочку (Рисунок 303).

Рисунок 303. Включение Диаграммы и отображение показателей

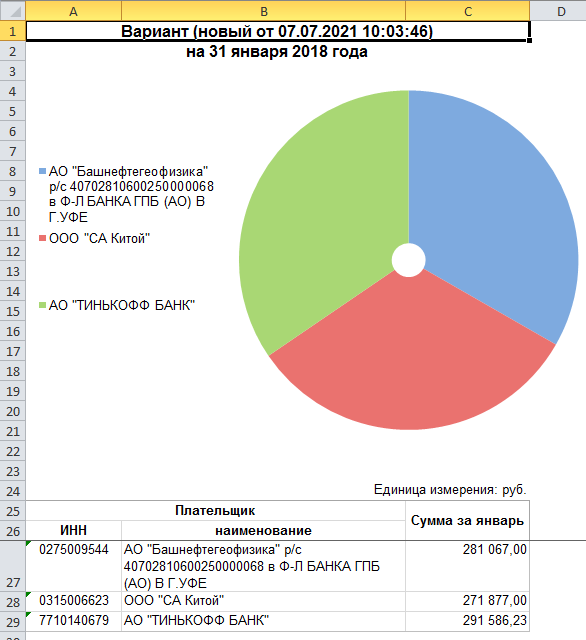

После чего нажимаем кнопку Печать и формируем отчет (Рисунок 304):

Рисунок 304. Отчет с Диаграммой
